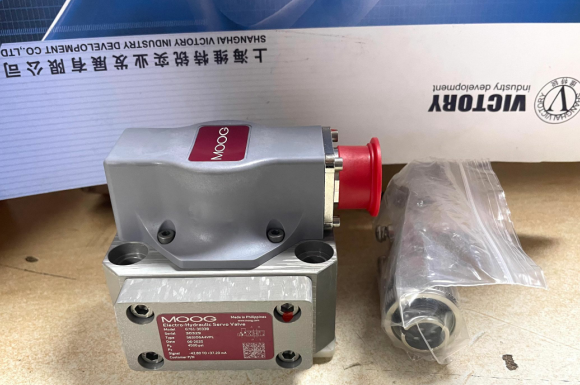

MOOG先导式伺服阀G761-3033B工作原理及主要特点介绍

G761/-761系列流量控制伺服阀是可用作三通和四通节流型流量控制阀，用于四通阀时控制性能更好。该系列阀为高性能的两级电液伺服阀，在每一节流边 35 bar（500 psi）阀压降下的额定流量为0.5至75I/min（0.125至19.5 gpm）。

该系列阀结构简单、坚固，工作可靠，使用寿命长。阀的先导级是一个对称的喷嘴挡板力矩马达。输出级包含一个经过精密研磨与阀套匹配的4边滑阀芯，可实现性能。阀芯位置由一根硬质合金反馈杆进行机械反馈至力矩马达。反馈杆终端的硬质合金球可确保高度准确性、可靠运行以及较长的使用寿命。穆格所有伺服阀即便是在最严苛的工业应用中也可保证高度准确性并实现可靠运行，因此享有盛誉。

此类阀适用于具有较高动态响应要求的电液位置、速度、压力或力伺服控制系统。

G761/-761系列可用于各类应用场景，是伺服阀之一，也是我们所熟知的760系列的最新型号。该系列产品倾入了穆格近70年的专业设计知识。

G761/-761系列流量控制伺服阀包含一个极化电动力矩马达和两级液压动力放大装置。马达衔铁伸入磁通回路气隙中，在这里由一个弹簧管件支撑。弹簧管充当伺服阀电磁与液压部分之间的密封件。衔铁周围包有2组马达线圈，弹簧管两侧各一组。

第一级液压放大器的挡板与衔铁中心点刚性连接。挡板延伸穿过弹簧管并经过两个喷嘴之间，在喷嘴尖头与挡板之间形成两个可变节流小孔。由挡板和喷嘴可变节流小孔控制的压力馈入第二级阀芯的末端区域。

第二级采用常规四通阀芯设计，其中阀的输出流量在阀门固定压降下与阀芯距零位位移成正比。一个悬臂反馈弹簧杆固定在挡板上，并与阀芯中心的一个开口啮合。阀芯移动导致反馈弹簧杆偏转，然后在衔铁/挡板组件上产生一个作用力。
